SEKILAS TENTANG SISTEM PENGAPIAN EFI

Efi bekerja dengan beberapa prinsip utama, system Electronic Fuel Injections dibagi menjadi tiga macam system utama:
1. Sistem saluran bahan bakar.
2. Sistem udara masuk
3. System kontrol Elektronik

Berikut akan dijelaskan satu persatu mengenai bagian utama dalam EFI

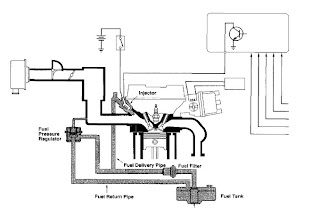

1. Sistem saluran bahan bakar

• Sistem saluran bahan bakar, terdiri dari tangki bahan bakar, pompa bahan bakar, pipa saluran bahan bakar, pressure regulator,pipa (selang) balik.
• Bahan bakar menuju ke injektor ditekan menggunakan pompa bahan bakar. Pompa bahan bakar diletakkan dekat dengan tangki bahan bakar, sedangkan kontoran-kotoran yang ada pada bahan bakar disaring dengan menggunakan filter yang sangat presisi, hal ini dimaksudkan agar tidak menyumbat injektor.
• Tekanan bahan bakar, diusahakan selalu konstan, untuk melakukan ini digunakan alat pressure regulator, jika tekanan berlebih akan berbalik menuju tangki lagi lewat selang balik.



2. Sistem Udara Masuk

1. Sistem udara masuk terdiri dari saringan udara, pengukur aliran udara, katup throttle, chamber udara masuk, intake manifold runner, dan katup masuk.
2. Ketika katup throttle dibuka, udara mengalir melalui saringan udara, udara masuk tergantung dari besarnya bukaan masuk throtlle, semakin besar bukaan, aliran udara semakin besar.
3. Pada mesin toyota mempunyai dua metode untuk menghitung volume udara masuk, yaitu L type EFI dimana tipe ini akan menghitung langsung volume udara masuk, kedua D EFI dimana penghitungannya menggunakan tekanan di intake manifold.


3. Sistem kontrol elektronik

• Sistem kontrol elektronik terdiri dari beberapa sistem kontrol, yaitu ECU (electronic control unit), Injector dan pengkabelan yang terkait.
• Fungsi dari ECU sendiri untuk menentukan berapa jumlah bahan bakar yang akan disemprotkan mengacu dari penghitungan sensor-sensor yang berada pada mesin.
• ECU menghidupkan setiap injektor bergantung pada pulsa yang dikirim dari sensor crankshaft.
